Tu rêves d’avoir une pompe pour bassin sans utiliser d’électricité et d’installer un système à la fois esthétique et fonctionnel ? Dans cet article, tu trouveras des méthodes éprouvées pour faire circuler l’eau naturellement : du bélier hydraulique aux dispositifs gravitaires, en passant par la roue à aubes et les solutions solaires hybrides. Nous suivrons le fil conducteur de Marc, passionné de jardinage qui transforme petit à petit son jardin en oasis autonome. Marc découvre comment allier bricolage, énergie renouvelable et auto-construction pour concevoir un système de pompage durable et économique. Les chapitres qui suivent détaillent composants, méthodes de montage, entretien et astuces d’intégration paysagère, avec des exemples concrets, des calculs de dimensionnement et des retours d’expérience utiles pour 2026.
En bref :
- ⚡️ Économie : zéro facture d’électricité pour la pompe si le système est sans électricité.
- 🔧 Matériel accessible : PVC, clapets, réservoirs et outils de base pour du bricolage simple.
- 🌿 Écologique : fonctionnement naturel qui respecte l’écosystème du bassin.
- 📐 Dimensionnement : choisir la solution selon la pente, le débit et le volume du bassin.
- 🛠️ Durée de vie : >10 ans possible avec maintenance régulière et pièces de qualité.
Fabriquer une pompe pour bassin sans électricité : principes physiques et choix de système
Marc commence son projet en étudiant les principes physiques à la base de chaque solution. Comprendre la différence entre gravité, pression et mouvement mécanique est essentiel pour choisir une pompe hydraulique adaptée. La fontaine de Héron, le bélier hydraulique, la roue à aubes et la pompe manuelle exploitent des phénomènes simples mais efficaces. Ici, nous détaillons ces principes pour t’aider à prendre une décision éclairée.
La fontaine de Héron repose sur des différences de pression entre réservoirs et la gravité. Elle convient parfaitement aux petits bassins décoratifs lorsque l’on veut un jet perceptible sans recours à l’électricité. Dans le cas de Marc, il a testé un prototype avec trois bidons de récupération et des tuyaux transparents : résultat esthétique et pédagogique, mais limité en durée de fonctionnement continu. Ce système est idéal quand tu recherches une solution pédagogique, décorative et 100% mécanique.
Le bélier hydraulique utilise le fameux « coup de bélier » : en fermant brusquement une vanne, la pression créée envoie une partie de l’eau vers une hauteur supérieure. Ce système demande une source d’eau courante et une chute (même modeste) pour fonctionner. Marc a retenu cette solution pour son débit constant et son rendement élevé : dans de bonnes conditions, un bélier artisanal peut atteindre 60-80% d’efficacité. Il permet de refouler l’eau plusieurs mètres au-dessus de la prise motrice, ce qui est crucial si ton bassin est en terrasse.
La roue à aubes transforme l’énergie cinétique d’un courant en énergie mécanique pour entraîner une pompe à piston ou un mécanisme simple. Si ton terrain possède un ruisseau, cette option peut devenir un élément central du décor du jardin, à la fois utile et esthétique. Marc a conçu une roue en bois et aluminium, couplée à un piston simple ; l’entretien est plus fréquent à cause des pièces mobiles exposées, mais l’impact visuel et sonore est très apprécié.
Les systèmes solaires hybrides ne sont pas totalement « sans électricité », mais ils permettent une autonomie totale sans raccordement au réseau : panneaux photovoltaïques 12V, contrôleurs et batteries peuvent alimenter une pompe basse consommation. Marc a choisi une configuration hybride pour les périodes de faible débit naturel, combinant panneau solaire et réserve gravitaire.
La pompe manuelle reste une option simple et fiable pour les petites installations ou les usages ponctuels. Idéale pour un bassin de faible volume ou pour dépanner, elle demande de l’effort humain mais a l’avantage d’une maintenance quasi nulle et d’un coût minimal.
Pour faire ton choix, liste les contraintes de ton site : débit disponible, dénivelé, volume du bassin, accès pour l’entretien et budget. Marc a réalisé un tableau comparatif entre options et contraintes qui lui a permis de privilégier d’abord le bélier, puis d’ajouter une roue à aubes décorative. Ce raisonnement est transférable : commence par l’analyse du site, puis choisis l’option techniquement compatible et économiquement viable. Insight : un bon diagnostic de départ multiplie les chances de réussite du projet.
Construire un bélier hydraulique efficace pour remonter l’eau dans ton bassin
Le bélier hydraulique est souvent la solution la plus performante pour pomper sans électricité. Marc a choisi cette voie après avoir constaté une source continue sur sa parcelle. Construire un bélier demande un soin particulier au dimensionnement et à la qualité des composants. Cette section te guide pas à pas et inclut un tableau récapitulatif des matériaux essentiels.
Principe et choix des composants : le bélier convertit l’énergie cinétique de l’eau en pression. Pour maximiser le rendement, la conduite d’amenée doit être la plus droite possible et d’un diamètre adapté. La règle pratique retenue par Marc : longueur d’amenée = au moins 5 fois la hauteur de chute. Par exemple, pour une chute utile de 2 m, prévoir au moins 10 m de conduite. Le clapet de décharge et le clapet de refoulement doivent être robustes ; Marc a opté pour du laiton pour limiter l’usure.
Matériaux et outils recommandés :
| Élément 🔩 | Usage 🚰 | Quantité 🧰 |
|---|---|---|
| Tube PVC 50mm | Conduite d’amenée | 10 m |
| Clapets anti-retour (laiton) 🛡️ | Refoulement et décharge | 2 unités |
| Réservoir à vessie 20 L | Régularisation pression | 1 unité |
| Raccords vissés | Montage et maintenance | Plusieurs |
| Socle béton | Ancrage | 1 |
Montage pas à pas : commence par fixer solidement la conduite d’amenée. Évite les coudes inutiles qui dissipent l’énergie. Installe le corps principal du bélier (un té ou un tube renforcé) et monte les deux clapets en respectant leurs sens d’ouverture. La chambre à air (ou réservoir à vessie) se positionne sur la sortie de refoulement pour amortir les pulsations et permettre un débit stable.
Régler le bélier demande patience : le clapet de décharge doit s’ouvrir rapidement, puis se refermer pour créer le coup de bélier. Ajuste la petite vanne de décharge et observe la fréquence des « clac-clac ». Une fréquence de 30 à 100 coups par minute est courante selon la configuration. Marc a vérifié le débit en chronométrant un seau : avec 100 L/min en entrée et une chute de 2 m, il a pu remonter environ 15-20 L/min à 5 m de hauteur, illustrant l’important effet du rapport hauteur de refoulement / hauteur d’aspiration.
Entretien : surveille les clapets et remplace les joints avant qu’ils ne se dégradent. Le socle doit rester stable car les coups successifs génèrent des vibrations. Marc recommande d’utiliser des raccords vissés pour faciliter les opérations de maintenance et de garder quelques pièces de rechange (clapets, joints, colliers).
Cas pratiques et astuces : si ta source est intermittente, combine le bélier avec une cuve tampon. Pour réduire le bruit perçu, entoure le bélier d’un coffre végétalisé ou d’un faux rocher. Enfin, n’hésite pas à consulter des plans détaillés en ligne pour adapter les diamètres à ton débit disponible ; par exemple certains tutoriels pratiques expliquent très bien le dimensionnement d’un bélier dans un contexte domestique. Insight : un bélier bien réglé est discret, robuste et miraculeusement économique sur le long terme.
Fontaine de Héron et systèmes gravitaires pour petits bassins : tutoriel et variantes
La fontaine de Héron est une merveille d’ingéniosité pour les petits bassins. Marc a commencé par ce prototype parce qu’elle nécessite peu de matériaux et illustre clairement les principes de pression et de gravité. Dans cette section, on détaille plusieurs variantes, le montage pratique et les astuces de réamorçage.
Principe et applications : la fontaine de Héron est basée sur un jeu de vases communicants et de pression. Trois réservoirs reliés par des tuyaux créent un cycle où l’eau du réservoir supérieur alimente un jet grâce à la pression accumulée. C’est parfait pour un bassin de moins de 500 litres ou pour un coin zen où l’on souhaite un jet intermittent sans moteur. Marc a utilisé des jerricans alimentaires, des tuyaux transparents et du silicone pour assurer l’étanchéité.
Matériel et montage : pour une fontaine simple, il te faut trois contenants (bidons, seaux), des tuyaux de 20-32 mm, des colliers et du silicone. Percer les réservoirs à la bonne position est crucial : l’alignement vertical et l’angle des tuyaux déterminent l’efficacité du jet. Un petit clapet anti-retour peut faciliter le réamorçage et limiter les pertes pendant les phases où la fontaine s’arrête.
Procédure pas à pas :
- 🪜 Positionne les réservoirs en hauteur décroissante sur un support stable.
- 🔩 Relie le réservoir haut au réservoir bas par un tuyau plongeur (évite les fuites d’air).
- 💧 Connecte le tuyau de pression entre le réservoir bas et le réservoir intermédiaire.
- 🎯 Ajuste la sortie du réservoir intermédiaire pour former le jet de la fontaine.
Astuces pratiques : utilise de l’eau colorée pour déceler les fuites lors du test initial. Si la fontaine perd la pression rapidement, vérifie qu’il n’y a pas d’entrée d’air sur le tuyau plongeur. Dans le jardin de Marc, l’intégration des réservoirs sous une dalle végétalisée a permis de cacher l’appareil tout en facilitant l’accès pour l’entretien.
Variantes : pour augmenter l’autonomie, combine la fontaine de Héron avec une petite réserve d’eau manuelle ou une pompe solaire de faible puissance. Tu peux aussi fabriquer une version pédagogique avec bouteilles transparentes pour expliquer aux enfants le principe des pressions. Pour des tutoriels détaillés sur la fabrication d’une fontaine de jardin, consulte un guide pratique en ligne comme guide pour fabriquer une fontaine de jardin qui propose des schémas adaptés aux débutants.
Exemple concret : Marc a obtenu un jet continu pendant plusieurs heures, puis a installé une petite cuve tampon pour prolonger le cycle. Cette solution a transformé un simple projet de bricolage en un coin de détente. Insight : la fontaine de Héron est un excellent point de départ pédagogique et décoratif avant de passer à des systèmes plus ambitieux comme le bélier ou la roue à aubes.
Roue à aubes, esthétique et intégration paysagère : construire un système durable

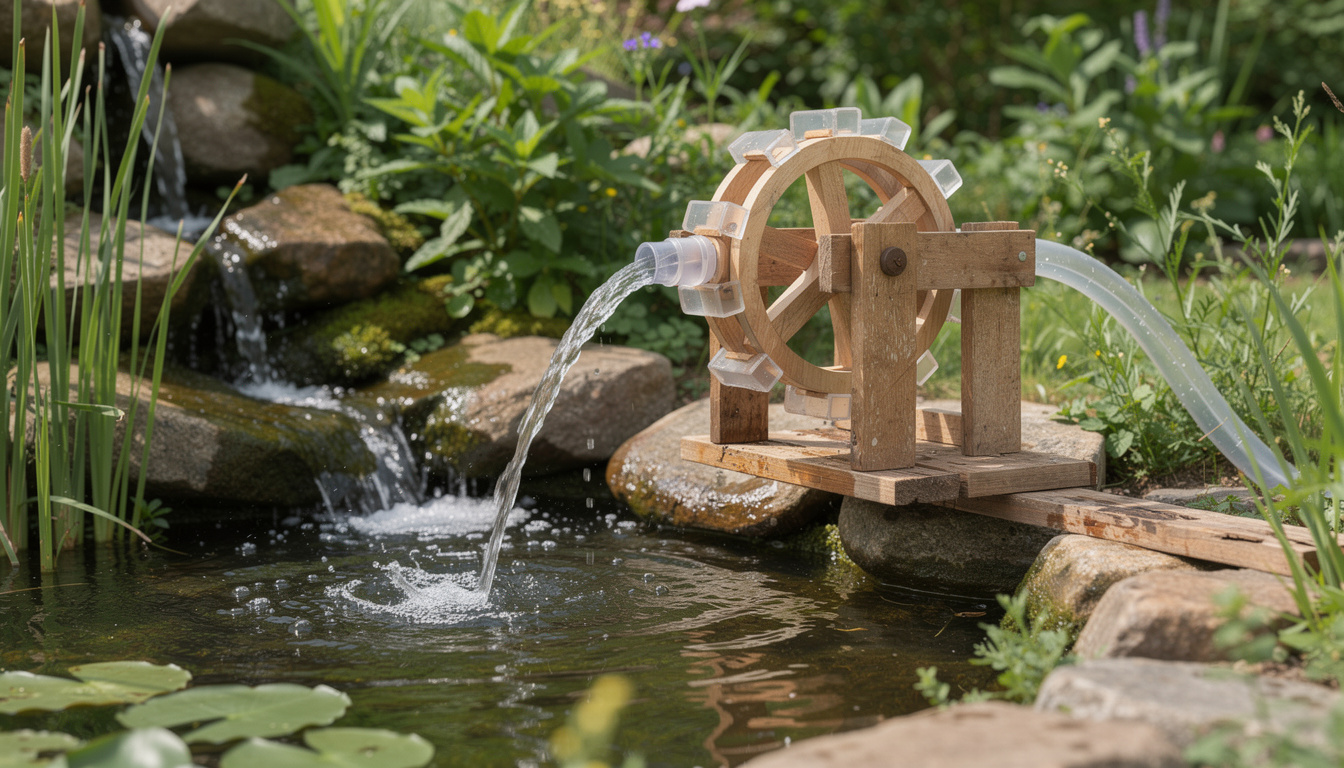

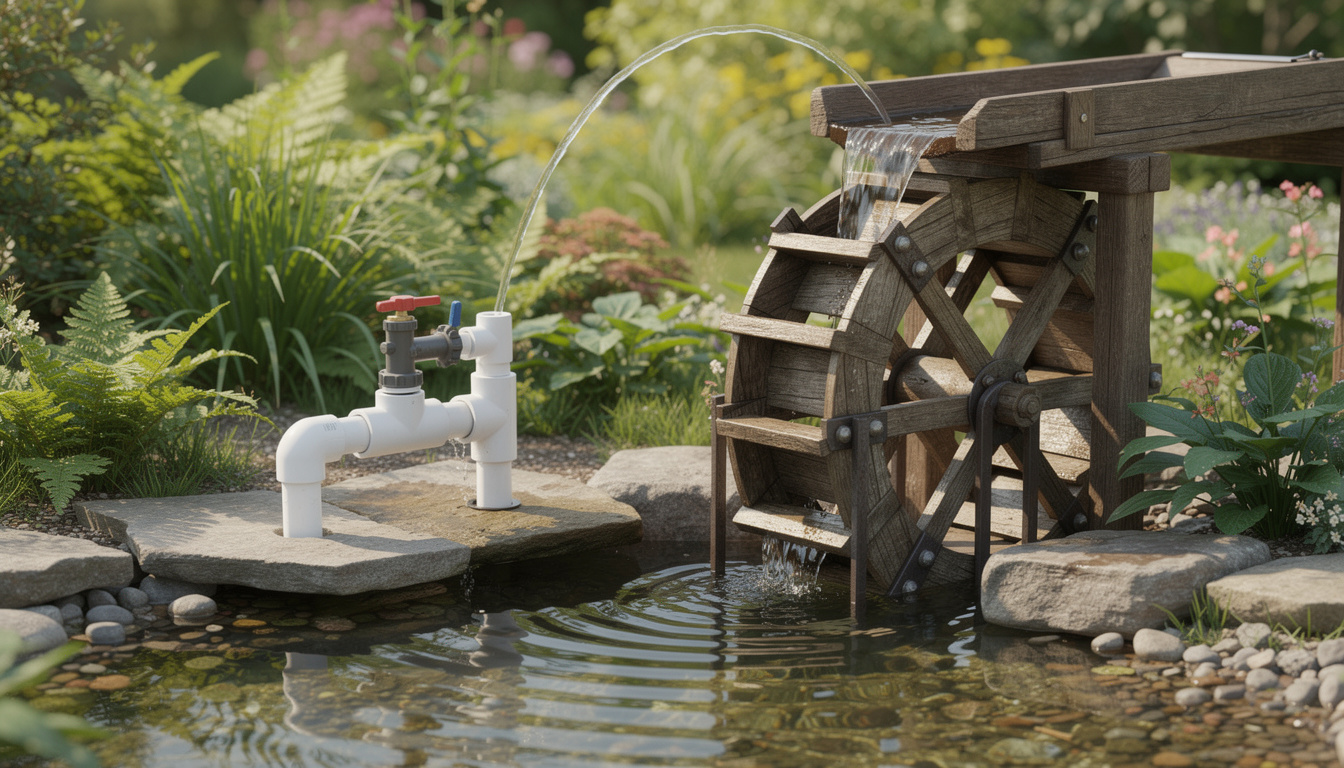

La roue à aubes apporte une dimension esthétique forte au bassin tout en assurant un système de pompage s’appuyant sur la force du courant. Marc a voulu donner une identité à son jardin en installant une roue visible et fonctionnelle. Cette section détaille la conception mécanique, les matériaux et les contraintes de maintenance.
Dimensionnement et matérialisation : pour qu’une roue soit efficace, il faut capter suffisamment d’énergie du courant. Un débit minimal de 20 L/min est souvent cité comme seuil d’efficacité. L’axe et les roulements doivent être robustes et bien protégés contre l’eau. Marc a opté pour un axe en acier inoxydable et des roulements étanches afin de minimiser les interventions. Les aubes peuvent être en bois traité ou en plastique renforcé selon l’esthétique recherchée.
Conception mécanique : la roue transmet son mouvement à un mécanisme de pompe (piston ou membrane) via des bielles. Ce couplage nécessite un point d’ancrage rigide et des paliers bien lubrifiés. La synchronisation entre vitesse de rotation et course de la pompe est essentielle ; une roue trop rapide provoquera un pompage inefficace tandis qu’une roue trop lente n’apportera pas assez d’énergie.
Intégration paysagère : la roue peut être un élément décoratif central. Entoure-la de massifs de plantes aquatiques et dissimule les supports techniques sous du faux rocher ou un petit abri en bois. Pour Marc, la roue est devenue l’attraction du jardin : elle oxygène l’eau, attire la faune et masque les équipements techniques. Tu peux également ajouter un éclairage solaire ponctuel pour sublimer la roue la nuit.
Maintenance et durabilité : surveille l’équilibre des pales pour éviter vibrations et usure prématurée. Un graissage annuel et un contrôle de l’alignement prolongent la vie du système. En cas d’encrassement, une simple grille de protection évite l’accumulation de débris. Marc garde toujours une paire de roulements de rechange et quelques planches de remplacement pour les aubes.
Cas concret et retour d’expérience : la roue de Marc, dimensionnée pour un débit moyen, a permis de maintenir une circulation régulière tout en créant un bruit d’eau apaisant. Le coût initial a été compensé par la valeur ajoutée paysagère et l’absence de consommation électrique. Pour des inspirations de design, plusieurs tutoriels montrent comment transformer une roue en élément central sans sacrifier l’efficacité ; un lien utile vers un tutoriel de fontaine peut compléter ta réflexion : tutoriel fontaine jardin.
Installation, entretien, dépannage et adaptation pour grands bassins
L’installation finale et l’entretien sont les étapes qui garantissent la longévité du système. Marc a organisé son calendrier d’entretien et noté les pannes courantes pour éviter les interruptions. Cette section t’offre des check-lists, des procédures de dépannage et des conseils pour adapter le système à des bassins plus volumineux.
Checklist d’installation :
- 🔎 Vérifier l’étanchéité des raccords et la qualité des joints.
- 📏 Contrôler les pentes et la linéarité des conduites.
- 🔩 Ancrer solidement les éléments soumis à vibrations.
- 🧰 Prévoir un accès facile pour l’entretien des clapets et du réservoir.
Entretien régulier : nettoie les crépines et filtres au moins une fois par mois en saison active. Contrôle trimestriellement les clapets et remplace les joints usés. En hiver, purge les circuits ou protège-les contre le gel ; l’eau stagnante dans un tuyau PVC gèle et risque d’éclater le matériel.
Dépannage courant : un débit qui baisse signale souvent un encrassement, une fuite ou de l’air dans le circuit. Pour le bélier, un « clac-clac » irrégulier indique un problème de réglage des clapets. Vérifie également l’ancrage et l’équilibrage des pièces mobiles pour éliminer les vibrations excessives.
Adaptation aux grands volumes : pour un bassin de plus de 5000 litres, une seule pompe artisanale peut s’avérer insuffisante. Il est conseillé de multiplier les systèmes en parallèle (deux béliers par exemple) ou d’adopter une solution hybride (bélier + pompe solaire). L’objectif est de renouveler le volume du bassin toutes les 4 à 6 heures selon la biolog
ie aquatique présente. Marc, confronté à un plan d’eau important, a choisi une combinaison : deux béliers sur sources distinctes et des zones de lagunage pour la filtration naturelle.
Coûts et amortissement : une fontaine de Héron peut coûter moins de 50 € en matériaux de récupération, tandis qu’un bélier bien équipé représente un investissement de 200 à 500 €. Ce coût est rapidement amorti par l’absence de facture d’électricité et la longévité (>10 ans) des installations bien entretenues.
Liste d’astuces pratiques :
- 🧰 Garde des pièces de rechange : clapets, joints, colliers.
- 🌾 Intègre une zone de lagunage pour filtrer naturellement l’eau.
- 🧊 Vidange avant gel ou installe des dérivations pour protéger les circuits.
- 🔋 Pour autonomie totale, combine un petit panneau solaire et une réserve gravitaire.
Insight final : un système de pompage sans électricité nécessite un investissement en temps pour la conception et l’entretien, mais offre une indépendance totale, une empreinte écologique réduite et une durabilité remarquable lorsque les composants sont bien choisis et entretenus.
Comment choisir entre un bélier hydraulique et une roue à aubes ?
Le choix dépend du site : si tu disposes d’un cours d’eau avec débit continu, la roue à aubes est adaptée pour son esthétisme ; si tu as une source avec dénivelé, le bélier hydraulique offre un meilleur rendement pour remonter l’eau sans électricité. Évalue débit, hauteur de chute et accès pour la maintenance.
Peut-on alimenter un grand bassin (>5000 L) uniquement avec un système sans électricité ?
C’est possible mais souvent complexe. Pour de grands volumes, il est recommandé de combiner plusieurs systèmes (béliers en parallèle, roue à aubes et lagunage) ou d’employer une solution hybride avec énergie solaire pour les pics de demande.
Quels matériaux privilégier pour une durée de vie maximale ?
Privilégie tubes PVC de qualité, clapets en laiton ou inox, réservoirs avec vessie et raccords vissés. L’inox et le laiton résistent mieux aux chocs et à la corrosion, réduisant les interventions futures.
Comment protéger mon système en hiver ?
Vidange ou isolation des circuits dans les zones gélives. Démonte les composants fragiles et stocke-les au sec. En dernier recours, installe une dérivation pour vidanger automatiquement le circuit.
